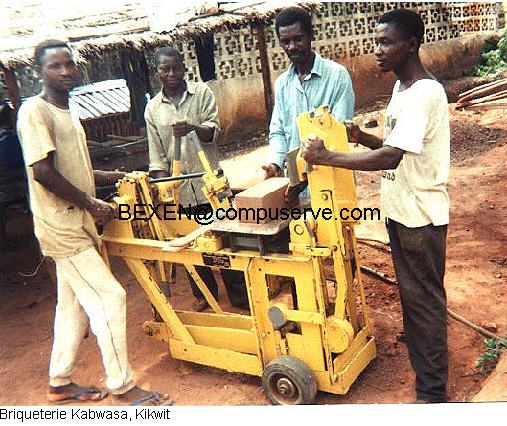

PRESSES POUR LE MOULAGE DE TERRE PAR COMPRESSION ref b042




Usage : production manuelle de briques en terre crue ou stabilisées (terre + chaux ou ciment) ou à cuire (en argile), carreaux de sol, tuiles. La presse de base est fournie sans moule, plusieurs modèles de moules sont disponibles. Le changement de moules se fait en 15 minutes. Sa conception, sa robustesse, sa standardisation ont été spécialement étudiées pour les pays tropicaux et les pièces mécano-soudées ne posent aucun problème pour la maintenance locale. Il est possible de fabriquer des moules aux dimensions du client avec un maximum de 295 mm x 295 mm, hauteur maximum 100 mm. Une version spéciale permet en plus de placer un moule de 400 x 200 x 100 mm.


Spécifications:


Course maximale du piston

Rabattement du couvercle dans le moule

Hauteur de remplissage maximum

Hauteur des produits finis

Poussée théorique maximum

Production pratique sur 8 heures

-Blocs 29,5 x 14 x 9 cm

-Briques 22 x 10,5 x 6 cm

Poids net (sans moule)

-version électrique

- version diesel

Poids moyen d' un moule

Caisse maritime (cm)

P.B moyen

38 mm

15 mm

140 mm

20 à 100 mm

15000 kg


700

1400

340 kg



40 kg

150x55x102

550 kg



Moule standard : dans la pratique de la construction en briques terre comprimée (stabilisée ou non), les dimensions du bloc standard sont de 29,5 x 14 x 9 cm, beaucoups d’utilisateurs utilisent la presse avec le moule bloc seul, cependant pour pouvoir construire un mur en briques apparentes exempt de de trace de briques mal tronçonées de saignés visibles ou de chainages en béton armé visible, il existe d’autres moules pour des formats de blocs 3/4 ou 1/2, un moules pour bloc de chaînage , un moule pour passages de gaines (avec ces blocs, on évite de faire des saignées apparentes), etc...

Certains architectes ou entrepreneurs préfèrent adopter un format de bloc plus petit, nous proposons pour cela un moule permettant de produire 2 blocs de 22 x 10,5 x 6 cm, proche du format des briques de terre cuites courantes.

Avec cette presse vous pouvez choisir de produire des briques de terre comprimées, des briques de terre stabilisée à la chaux ou au ciment ou des briques d’argile à cuire, pour ceux qui disposent de la possibilité de cuire des briques, nous proposons également des moules à tuile qui permettront uniquement de produire des tuiles en argile à cuire.

Si vous souhaitez produire des pavés, vous pourrez les produire avec de la terre stabilisée avec un excès de ciment, vous pourrez dans ce cas soit produire des pavés au format des briques, soit utiliser vos moules à brique avec un plateau spécifique qui pourra produire des pavés avec les bords supérieurs bisautés ou encore choisir un moule spécifique à la fabrication de pavés « autoblocants » ou à la fabrication de pavés hexagonaux.


Quelques uns des moules cités sont illustrés ci-dessous:


Moule bloc (29,5 x 14 x 9 cm)


Moule bloc 3/4 (21,75x14x9cm)


Bloc gaine électrique


Moule double 22 X 10,5 X 6 cm


Tuile de Marseille


VERSIONS LES PLUS COURANTES :


Presse avec moule standard = B04 2x : Presse manuelle sans Moule + B04 a1 : Moule bloc 29,5 X 14 X 9 cm

Presse avec moule double = B04 2x : Presse manuelle sans Moule + B04 a13 : Moule double pour 2 briques 22 X 10,5 X 6 cm

Colisage estimé : 1,5 x 0,55 x 1,02 m, 420 kg net, 550 kg brut


Fournis avec la presse: Manuel d' utilisation de la machine et manuel des pièces de rechange. / Manuel de formation des apprentis briquetiers en terre stabilisée.

Fourni en option avec la presse: Guide pour la construction, ce document aborde de très nombreux aspects de la construction d' une maison, du choix et de la fabrication des matériaux, de la réalisation des cuisines – sanitaires – appovisionement et évacuation des eaux – drainages, etc. dans le contexte de l' afrique et plus particulièrement au Rwanda.



Options pour moule standard:

B04 a2b plaque supplémentaire pour faire des pavés à bords chanfreinés au moyen du moule ci-dessus ...........

B04 a2 plateau pour bloc de chaînage ...........

B04 a3 moule pour bloc avec gaine électrique ...........

B04 a4 moule de 2 blocs 1/2 ( 14 X 14 X 9 cm) ...........

B04 a5 moule 3/4 ( 21,75 X 14 X 9 cm) ...........

Option pour moule double:

B04 a13b jeu de 2 plaques supplémentaires pour faire des pavés à bords chanfreinés au moyen du moule ci-dessus

Autres options:

B04 2r Set de pièces de rechange ...........

B04 2a9 moule carreau hexagonal (côté=22 cm) ...........

B04 2a6 moule tuile Marseille ...........




Equipement destiné à l’exportation hors CE. Document non contractuel, toute modifications sans préavis, suivant nos conditions générales de vente (sur demande). Prix: voir tarif en vigueur en Euro et hors taxes, frais de port, assurance et d'emballage en sus.
